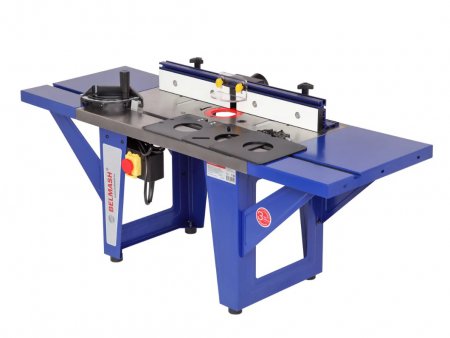

Стол фрезерный BELMASH S257A RT650L

Фрезерный стол предназначен для работы с ручным фрезером или фрезерным двигателем. Изделие представляет собой основной стол, который устанавливается на две стальные опоры. По бокам с помощью специальных боковых кронштейнов крепятся два дополнительные стола. Основание занимает площадку530×345 мм. На нижней части стальных опор установлены четыре виброгасящие ножки.
Рабочая поверхность составная - 1150×400 мм. Основной стол из чугуна. По бокам от него крепятся два удлинения по 250 мм из листовой стали. Имеются отверстия под установку упора и пластин.

В центральной части есть две шкалы для точного позиционирования положения упора. Параллельный упор может располагаться как справа, так и слева от режущего инструмента. Его ход составляет 0-40 мм и 0-30 мм.

Имеется два отверстия для регулировки высоты вылета фрезы: первое - общего плана под пластину №1, второе - под пластину для лифта BELMASH D033A. Основной и дополнительные столы имеют паз под установку углового упора (-60...+60 град.).

Упор имеет основание, изготовленное из высокоточного алюминиевого профиля. Оснащен двумя раздвижными накладками из МДФ размером 290×63 мм каждая (Д×В), фиксирующиеся гайками-барашками. Ход накладки составляет 52 мм. Общая высота упора - 80 мм. Длина упора с максимально разведенными в обе стороны щечками - 705 мм. На верхней части упора имеется два специальных паза под установку защитного экрана и прижимов (в комплект поставки не входят).

Для монтажа лифта нужно снять с него предустановленную пластину. Комплектуется тремя установочными пластинами:

Пластина №1 (универсальная) - для установки различных фрезеров с четырьмя винтами фиксации (имеет четыре диагонально расположенных овальных отверстия)
Пластина №2 - для лифта фрезерного BELMASH D033A
Пластина №3 (без установочных отверстий) - для самостоятельного сверления отверстий по индивидуальным характеристикам оборудования
